近期，半导体行业的两大知名分析机构TechInsights与SemiWiki联合发布了一项深度分析，揭示了英特尔即将推出的Intel 18A工艺（接近1.8纳米级别）与台积电N2工艺（2纳米级别）的详细对比。分析指出，尽管台积电N2工艺在晶体管密度上表现出色，但Intel 18A工艺在性能方面占据优势。

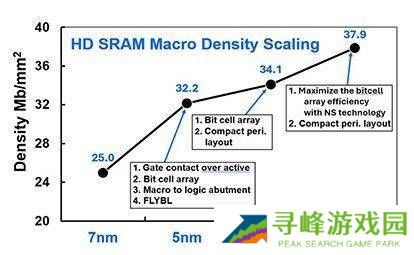

根据TechInsights的详细数据，台积电N2工艺的高密度标准单元（HD）晶体管密度高达313 MTr/mm²，这一数字显著超过了Intel 18A工艺的238 MTr/mm²，以及三星SF2/SF3P工艺的231 MTr/mm²。然而，值得注意的是，现代高性能处理器通常会混合使用高密度、高性能和低功耗标准单元，而关于Intel和台积电在这两种其他类型标准单元上的具体表现，目前尚缺乏详尽的对比数据。

TechInsights进一步指出，尽管台积电N2工艺在HD标准单元上拥有晶体管密度的优势，但在其他类型的标准单元上，其优势可能并不明显。而在性能方面，Intel 18A工艺预计将超越台积电的N2工艺以及三星的SF2工艺。然而，TechInsights的评估方法也引发了一些争议，因为其采用了台积电的N16FF和三星的14nm工艺作为基准，并结合了两家公司公布的节点到节点的性能改进进行预测，这种方法的准确性受到了一定的质疑。

Intel 18A工艺的一大亮点是支持PowerVia背面供电网络，这一技术可能会使其在性能和晶体管密度上相对于不支持该技术的台积电N2工艺更具优势。然而，值得注意的是，并非所有采用18A工艺的芯片都会使用PowerVia技术。

英特尔方面透露，他们计划在2025年年中开始量产Intel 18A工艺，首批产品将是Core Ultra 3系列“Panther Lake”处理器。而台积电方面则表示，N2工艺预计将在2025年底开始大规模生产，首批产品预计最早将于2026年年中上市，面向大众市场的产品则可能要到2026年秋季才会推出。至于三星，他们尚未公布SF2工艺的具体量产时间，仅表示将在2025年内实现。

随着这些先进工艺的不断推进，半导体行业的竞争将更加激烈，消费者也将有望看到性能更强、功耗更低的电子产品问世。
